畜禽養殖專用恒壓黑膜沼氣池｜改良工藝、系統配置及運行原理

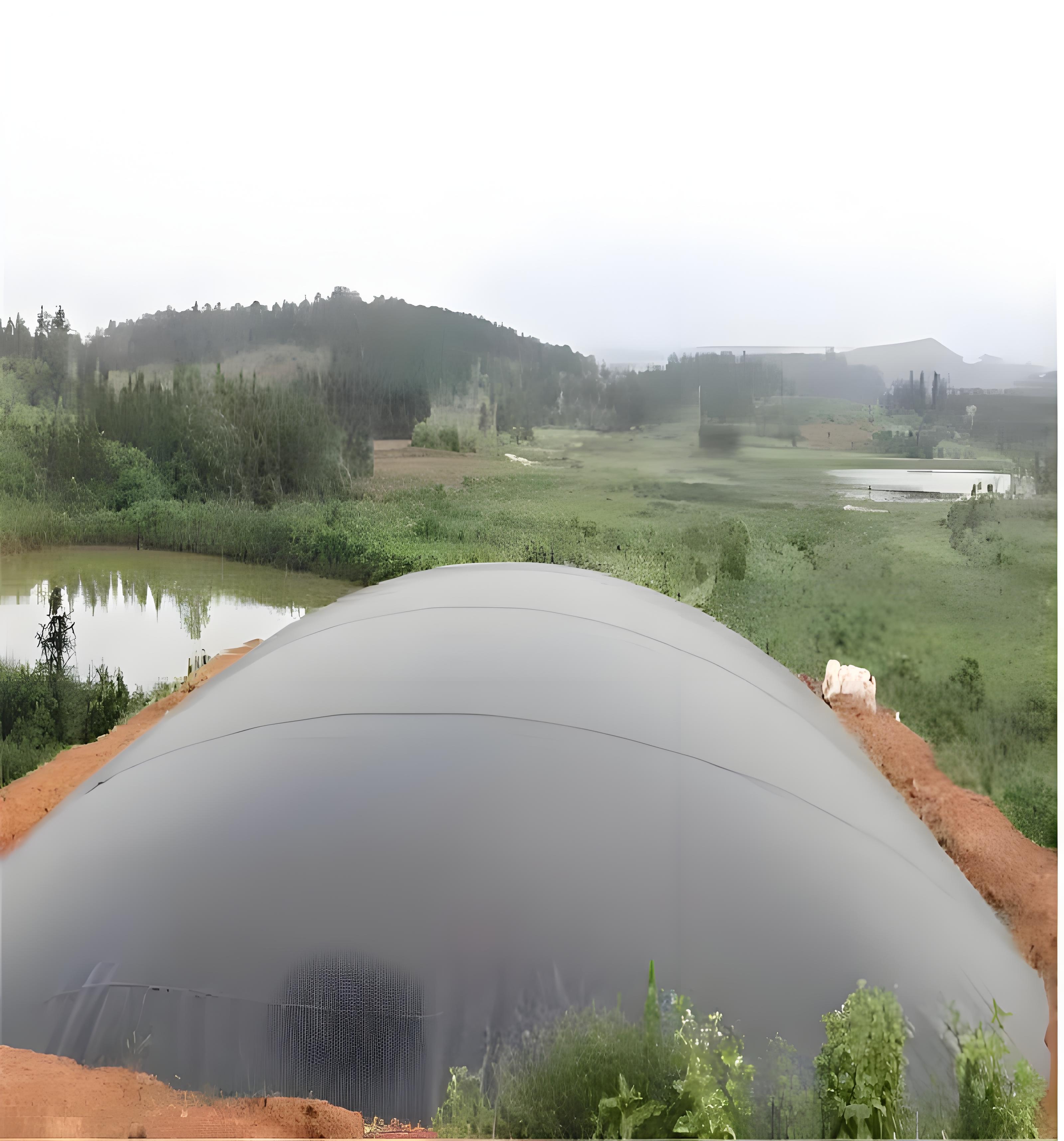

黑膜沼氣池憑借建設造價低廉、施工流程簡便、建設周期短、運行安全系數高、運維成本低、抗沖擊負荷優異、服役周期長等技術與經濟優勢，被廣泛應用于畜禽養殖糞污厭氧處理工程。但傳統結構黑膜沼氣池存在明顯技術短板，制約了工程應用效能：其一，大容積池體配套HDPE膜現場焊接施工可控性差，焊接接縫不均勻易引發漏氣缺陷；其二，沼氣產氣速率與氣量具備動態不穩定性，易造成頂膜負壓塌陷；其三，大容積池體污泥沉降集中、排泥難度大，底部污泥長期堆積板結，有效發酵容積縮減，直接降低厭氧發酵效率與設備服役年限。
為彌補傳統設備性能缺陷，改良型恒壓黑膜沼氣池完成了結構工藝與系統配置全方位升級，對進出料端口、排泥端口、出氣端口及膜體銜接工藝進行優化重構，增設智能恒壓穩壓系統、優化一體化排泥體系，將傳統單點進出料模式迭代為多點分布式布料、出料工藝，大幅提升設備運行穩定性與處理效能，在降低養殖企業環保治理成本的同時，高效解決畜禽糞污污染問題，為養殖業綠色發展、農村生態治理提供核心技術支撐。
恒壓黑膜沼氣池整體結構由改良型黑膜發酵主體、恒壓控制系統、一體化排泥系統三大核心模塊組成。工藝流程為：畜禽糞污經多點分布式布料口均質攪拌后，進入?yún)捬醢l(fā)酵池完成降解反應，生成沼氣、沼液等產物；一體化排泥系統定時清除池內沉積污泥，保障有效發酵容積；恒壓控制系統實時動態調節池內氣壓，將池壓穩定恒定，規避壓力異常引發的塌陷、膨脹等設備故障，保障系統連續穩定運行。

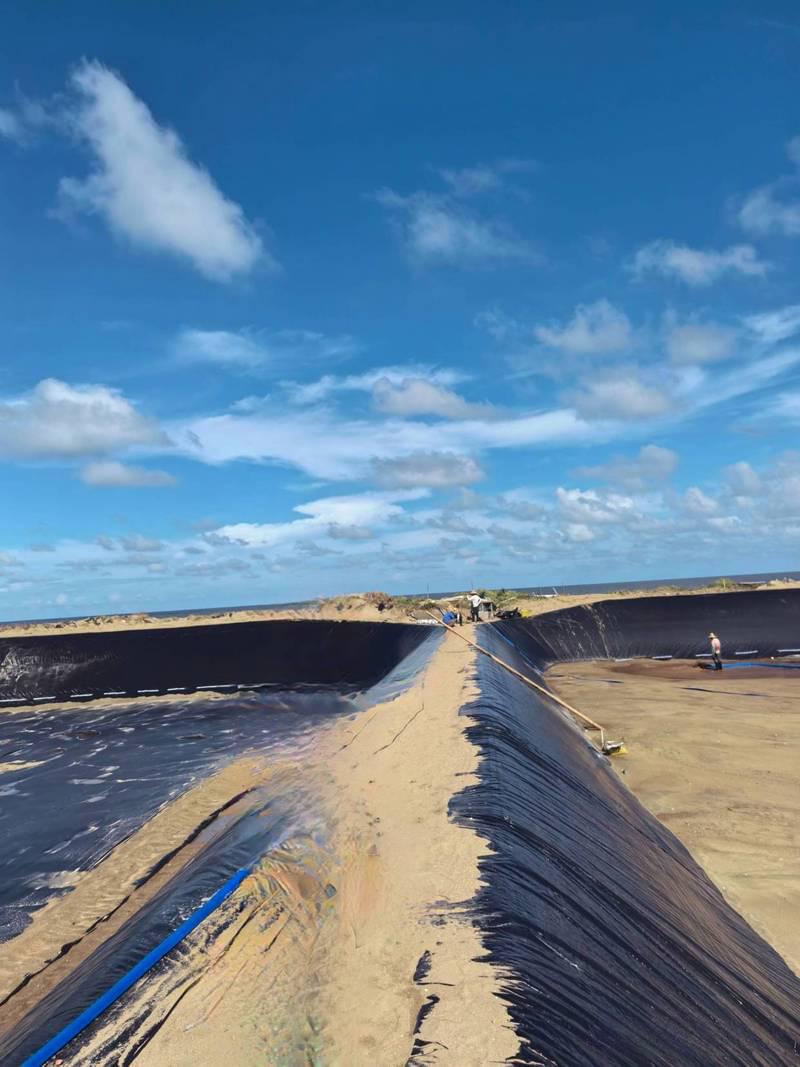

在密封結構優化方面，設備采用HDPE材質作為頂、底膜核心主材，摒棄傳統熱融封口工藝，創新采用水封疊加連接工藝，徹底解決膜體接縫焊接不均、漏氣滲漏的行業難題。針對傳統出氣口管道易彎曲積水、氣道堵塞、密封失效等技術弊端，設備出氣口采用高韌性、高耐磨紅泥塑膠材質，具備良好的形變適配性，可長期穩定運行，杜絕破損漏氣、氣道阻塞等故障。
在發酵工藝優化層面，多點進出料替代傳統單點進出料模式，可實現池內糞污全域無死角擾動，規避局部發酵空洞的“管道效應”，保障糞污與厭氧微生物充分接觸，提升發酵降解效率，最大化利用池體發酵空間。
1.2 排泥系統設計

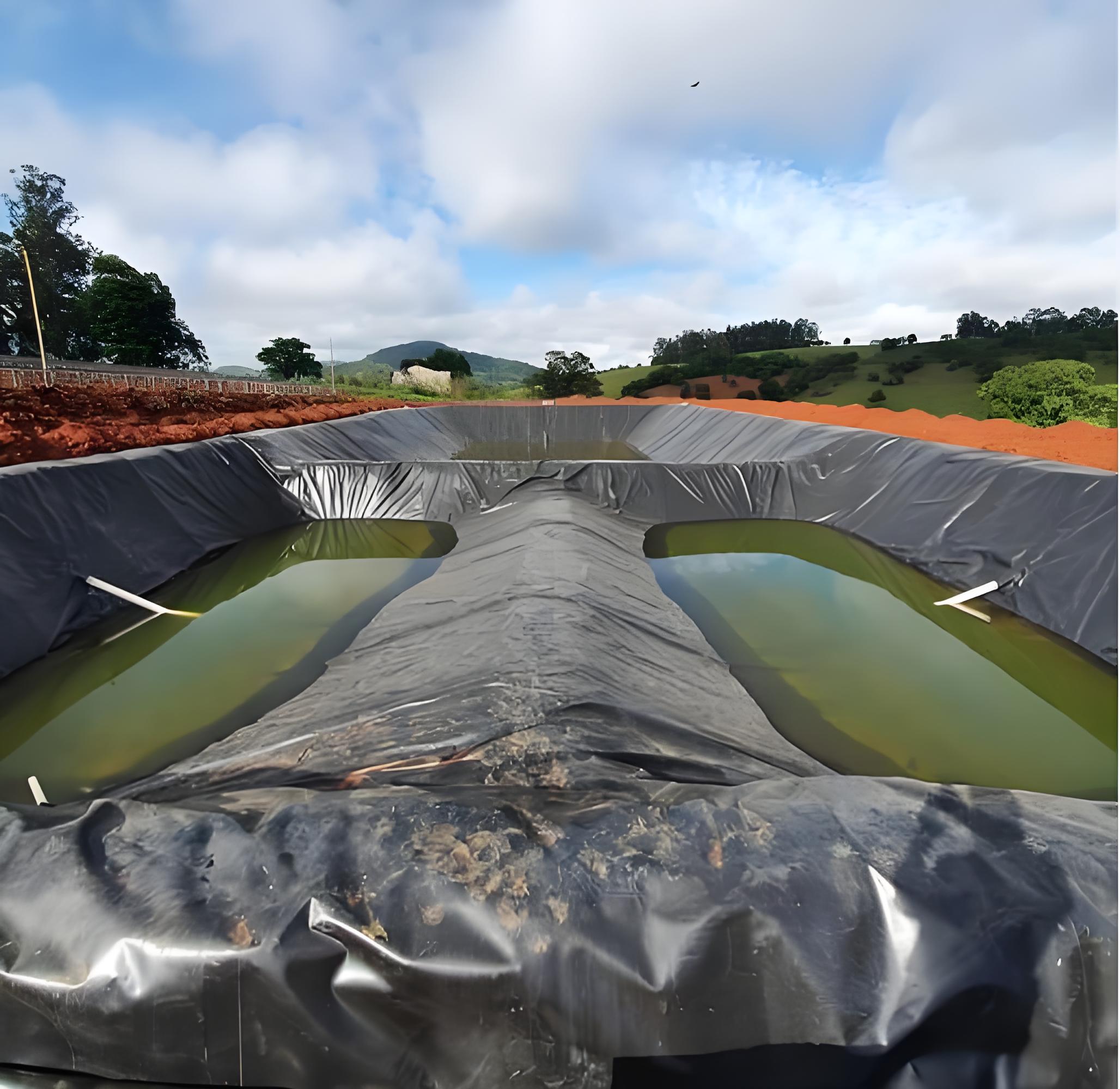

本設備一體化排泥系統由排泥管道、排泥井、污泥收集井及污泥輸送泵組成，采用分布式多點排泥設計。池體內部按8m間距均勻布設排泥端口，各端口預埋DN200 PVC排泥管，管道末端延伸至外置排泥井。排泥作業時，提拉排泥井內置承插管，依托池內≥1.50m靜水壓力實現重力自主排泥。
池內排出污泥自流匯入排泥井，各排泥井通過DN200 PVC管道互聯互通，污泥經管網統一輸送至污泥收集井，最終由井內污泥泵集中抽取處置，排泥完成后復位承插管即可結束作業。多點分布式排泥口搭配運行形成的鍋型排泥結構，可實現池內沉積污泥高效、及時排空，杜絕污泥板結擠占發酵容積，同時可定期置換池內糞污基質，有效提升厭氧微生物活性，顯著增強沼氣池產氣效能與運行穩定性。
1.3 恒壓系統設計
為解決傳統沼氣池氣壓失衡引發的頂膜塌陷、池體過度膨脹等故障，設備配套搭載XY-300S沼氣卸壓恒壓裝置，整套系統由密閉儲壓筒、進氣管道、排氣管道、溢流管道構成。其中，進、排氣管固定于儲壓筒封蓋，進氣管對接外部輸氣主管，排氣管上端敞口連通大氣；溢流管貼合儲壓筒外壁布設，與筒體形成U型穩壓結構，溢流管上端口高出進氣管下端口30mm。
設備運行時，儲壓筒內注水至液面與溢流管上端口齊平，完全淹沒進氣管下端口，形成密閉水封結構，液面上方預留大氣連通空腔。沼氣經輸氣管道進入恒壓系統后，氣壓逐步擠壓筒內液面，迫使液面下降、水體從溢流管外排，直至U型結構液位差與進氣壓強平衡，液面保持穩定。
當進氣氣壓超過300Pa額定閾值時，進氣管液面降至管口下方，水封結構瞬時解除，多余氣體進入空腔并通過排氣管泄壓，池內氣壓逐步回落；氣壓恢復標準值后，溢流管水體回流，筒內液面復位，重新形成水封穩壓結構。經多次工程試驗驗證，該恒壓系統可將沼氣池內部壓力精準恒定在300Pa最優工作區間，徹底規避壓力異常導致的設備變形、塌陷、漏氣等問題，保障系統長期安全穩定運行。
