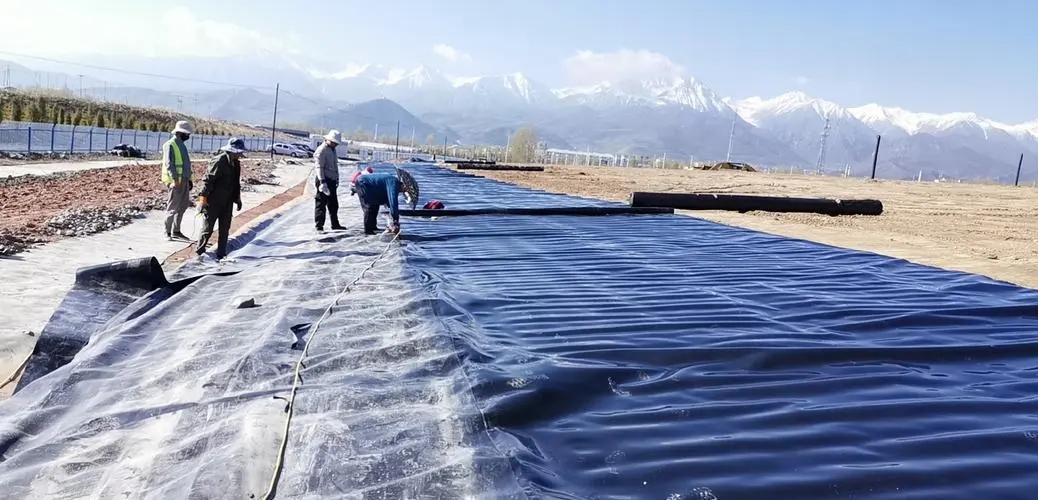

防滲土工膜的接縫處理是控制防滲質(zhì)量的核心工序，直接決定整體防滲效果與工程耐久性。常用接縫方式主要有兩種： ① 膠接法：搭接寬度宜大于 15cm； ② 熱焊法：適用于厚度較大的土工膜，焊縫搭接寬度不小于 10cm。 接縫施工控制要點 接縫處理是施工關(guān)鍵工序，直接影響工程運行壽命。大量工程檢測表明，熱焊法整體效果更優(yōu)（也可采用專用膠粘接）。熱焊法通過對 PE 土工膜接觸面加熱熔化，再經(jīng)加壓融合為整體，防滲可靠性更高。 防滲土工膜宜沿統(tǒng)一方向鋪設(shè)，并合理調(diào)整單元排布，便于后續(xù)焊接施工。 土工膜鋪設(shè)完成后應(yīng)及時采用砂袋壓實，防止風(fēng)掀移位；接縫區(qū)域必須保持清潔，嚴(yán)禁存在污物、水分、塵土等影響焊接質(zhì)量的雜質(zhì)。 焊接前應(yīng)調(diào)整兩幅膜的搭接寬度，確保搭接均勻、平整順直、無褶皺。 焊接作業(yè)須由經(jīng)驗豐富的專業(yè)人員操作，采用專用土工膜焊接機施工，并根據(jù)膜材厚度合理調(diào)整焊接溫度與行走速度。 工程實踐表明，土工膜厚度不宜小于 0.25mm，過薄易產(chǎn)生氣孔，且施工中易破損，顯著降低防滲效果。施工過程中應(yīng)做到鋪設(shè)松緊適度、無褶皺、拼接牢固，嚴(yán)格把控準(zhǔn)備、鋪設(shè)、拼接、檢驗、回填五道質(zhì)量控制關(guān)口。 復(fù)合土工膜憑借優(yōu)異的防滲性能，已在廣西石化欽州港碼頭庫區(qū)工程中成功應(yīng)用，防滲效果完全滿足設(shè)計要求，獲得使用單位高度認(rèn)可，具有顯著的經(jīng)濟效益與社會效益。
