飛灰填埋場防滲系統(tǒng)分層施工工藝研究
飛灰是生活垃圾焚燒后產生的危險固體廢物，具有成分復雜、重金屬含量高、腐蝕性強等特點。在填埋處置過程中，若防滲結構施工不規(guī)范，極易造成滲濾液下滲，引發(fā)土壤及地下水污染問題。因此，構建多層級、高穩(wěn)定性的防滲結構，是飛灰填埋場工程施工的核心重點。填埋場防滲體系主要由土工布防護層、壓實黏土墊層、HDPE防滲主膜及精密焊接結構組成，各層各司其職、協(xié)同防滲。本文從現(xiàn)場施工角度，逐層闡述各結構的施工流程、技術參數(shù)與施工關鍵要點，為飛灰填埋場防滲工程標準化施工提供實踐依據(jù)。
一、土工布鋪設施工技術
土工布屬于防滲系統(tǒng)的輔助防護結構，主要作用為加筋穩(wěn)固、分散應力、隔離墊層與防滲膜，有效避免地基不均勻沉降、硬質骨料穿刺對主防滲結構造成破壞。工程施工中普遍采用聚酯或聚丙烯材質土工布，該類材料韌性強、耐老化、耐腐蝕，適配填埋場長期復雜的服役環(huán)境。常規(guī)施工選用土工布幅寬為4～6m，厚度控制在0.5～1.0mm，材料抗拉強度需大于15kN/m，可有效抵御施工碾壓、土體擠壓產生的外力損傷。
正式鋪設前，需對作業(yè)基底進行全面平整清理，清除尖銳石塊、凸起雜物與淤泥浮土，保證基面平整密實。鋪設作業(yè)需人工配合機械勻速舒展鋪設，全程規(guī)避褶皺、空鼓、拉伸緊繃等問題，確保土工布與基底緊密貼合。土工布接縫是防滲薄弱區(qū)域，施工搭接寬度嚴格控制在15～20cm，根據(jù)施工區(qū)域工況選擇熱熔焊接或機械縫合工藝。其中熱熔焊接適用性更廣，焊接成型后焊縫強度需不低于母材強度的90%，杜絕接縫滲漏通道。全部施工完成后，開展?jié)B透性能檢測，確保土工布滲透系數(shù)≤10??cm/s，滿足輔助防滲與防護設計要求。
二、黏土層分層壓實施工工藝
壓實黏土層為填埋場底層基礎防滲結構，依托土體密實低滲透特性，形成第一道實體防滲屏障，同時具備均衡基底應力、緩沖上層結構荷載、加固地基穩(wěn)定性的作用。黏土墊層施工質量取決于原材料性能、含水率控制、分層攤鋪及壓實工藝，需全程精細化管控施工參數(shù)。
施工選用高塑性、低滲透、無雜質的優(yōu)質黏土原料，嚴格剔除石塊、雜草、建筑垃圾等不合格物料。土體最優(yōu)施工含水率區(qū)間為12%～18%，該含水率條件下土體顆粒咬合度最佳，壓實成型效果最好。攤鋪采用薄層分層施工法，單層攤鋪厚度嚴格控制在20～30cm，禁止厚層一次性攤鋪，防止出現(xiàn)表層壓實、底層疏松的分層質量缺陷。壓實設備選用振動壓路機與平板夯實機搭配作業(yè)，通過多遍往復碾壓夯實，保障壓實均勻性。
壓實成型后土體干密度需≥1.6g/cm3，整體滲透系數(shù)穩(wěn)定控制在10??cm/s以內。同時土體抗剪強度需大于30kPa，保證墊層具備良好的抗變形、抗沉降能力。施工全過程采用核密度儀進行現(xiàn)場抽樣檢測，覆蓋全場施工區(qū)域，對壓實度不達標、滲透性能不合格的部位及時返工補強，確保黏土墊層整體施工質量達標。
三、HDPE防滲膜鋪設施工技術

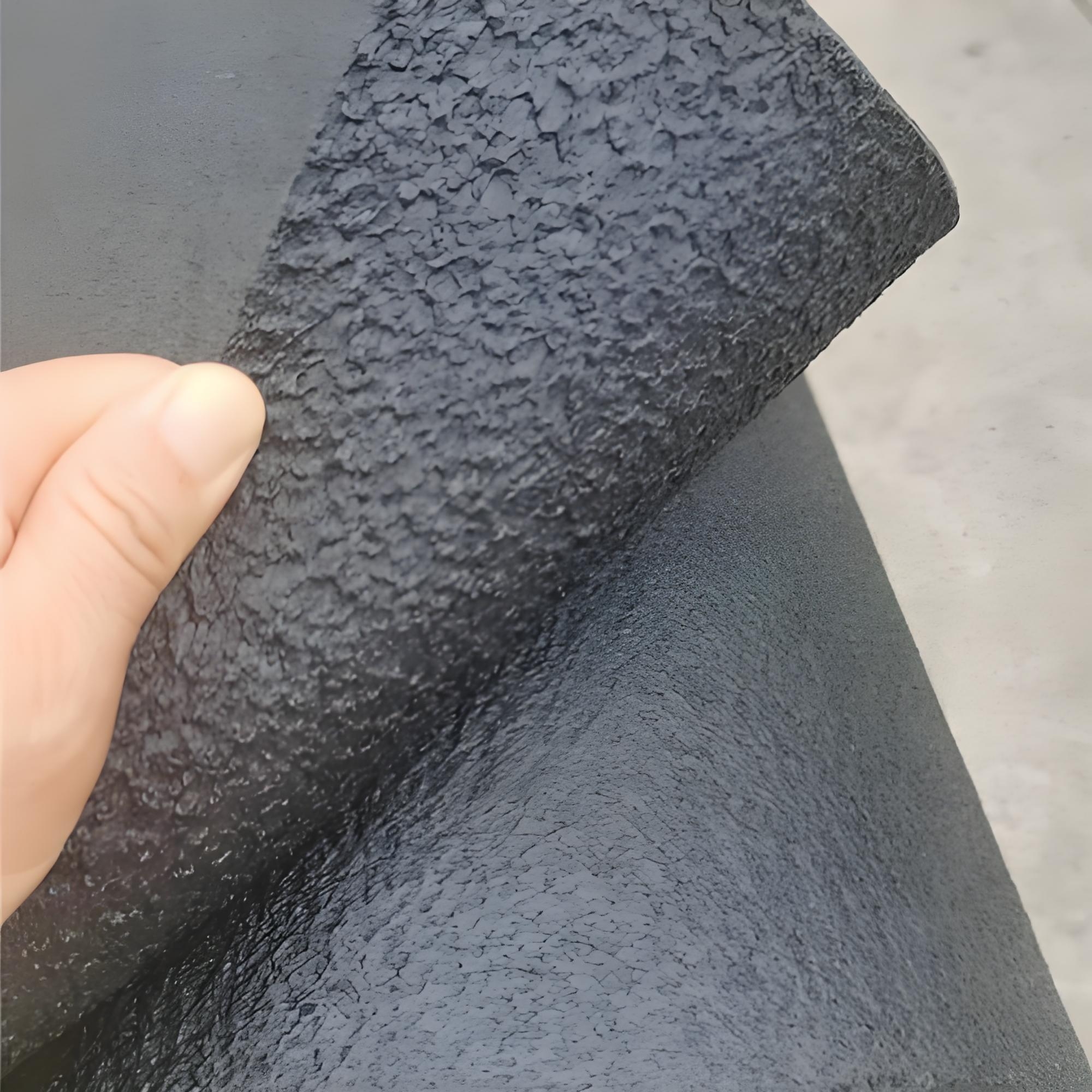

HDPE高密度聚乙烯膜是飛灰填埋場防滲體系的核心主體結構，具備超低滲透性、優(yōu)異的耐化學腐蝕、抗老化及抗拉伸性能，可長期抵御飛灰滲濾液的腐蝕滲透。工程常規(guī)采用1～2mm厚標準防滲膜，其滲透系數(shù)可低至10?12cm/s，防滲性能遠超傳統(tǒng)防滲材料，是高標準危險固廢填埋工程的核心防滲材料。
膜材鋪設前的基面處理是關鍵前置工序，需徹底清理基底所有尖銳碎石、凸起硬物及雜物，對坑洼、陡坡、凹凸不平區(qū)域進行找平修復，從源頭杜絕膜材穿刺破損問題。鋪設采用平鋪松弛施工法，適度預留伸縮余量，適配環(huán)境溫差形變與地基微量沉降，避免膜體受拉開裂。相鄰膜材搭接寬度預留15～30cm，為標準化焊接施工提供充足搭接工作面。
膜材搭接位置采用熱熔焊接工藝密封處理，嚴格控制焊接溫度、行走速度與焊接壓力，保證焊縫飽滿連續(xù)，焊接強度不低于母材強度的90%。施工過程規(guī)避大風、低溫等惡劣工況，減少環(huán)境因素對焊接質量的干擾。鋪設焊接完成后，通過外觀巡檢、氣密性測試、力學性能檢測多重方式排查漏點與缺陷，膜材抗拉強度需≥20MPa，確保主防滲層完整密閉，滿足長期運營防滲需求。
四、土工膜專業(yè)化焊接施工工藝
土工膜焊接質量直接決定防滲系統(tǒng)的整體密閉性，是填埋場防滲成敗的關鍵工序。結合填埋場場地工況差異，工程采用雙軌熱熔焊接與擠壓焊接相結合的復合焊接工藝，實現(xiàn)全場無死角密封施工。
針對庫底、大面邊坡等平整開闊區(qū)域，統(tǒng)一采用雙軌熱熔焊接機施工。設備搭載智能恒溫控制系統(tǒng)與自動推進裝置，可實時調控焊接參數(shù)、穩(wěn)定焊接溫度，成型焊縫均勻規(guī)整，雙軌中空結構可直接開展氣密性無損檢測，質量可控性高。針對轉角、陰陽角、設備基礎、狹窄縫隙等熱熔設備無法進場的復雜區(qū)域，采用擠壓焊接工藝進行專項補縫處理，消除施工盲區(qū)。所有焊縫施工完成后逐一檢測驗收，對虛焊、漏焊、開裂缺陷徹底返工，保障防滲系統(tǒng)整體密封性。
首頁
電話
QQ
聯(lián)系
