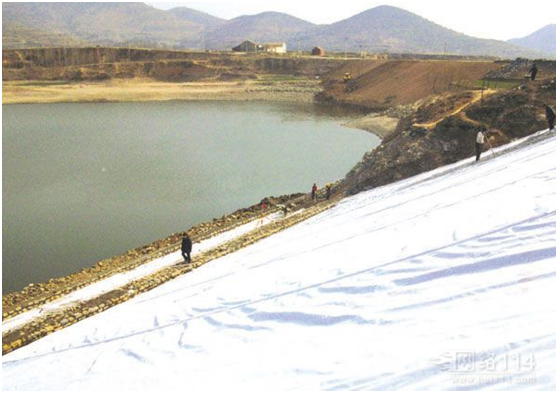

復合土工膜焊縫質(zhì)量是質(zhì)量控制的關(guān)鍵點，施工中一定要加強對焊縫質(zhì)量檢測，檢測方法主要有目測法和現(xiàn)場檢漏。目測法：復合土工膜焊接好之后，觀察其是否有漏焊、焊縫是否燙損，有無褶皺，拼接是否均勻等；現(xiàn)場檢漏法：采用充氣法對全部焊縫進行檢測，焊縫為雙條，兩條之間留有約 10mm 空腔，將待測段兩端封死，插入氣針，充氣到 0.05MPa ～ 0.20MPa，靜觀0.5min，觀察真空表，如氣壓沒有下降，則說明無漏氣，焊縫合格，否則要查找原因及時修補。

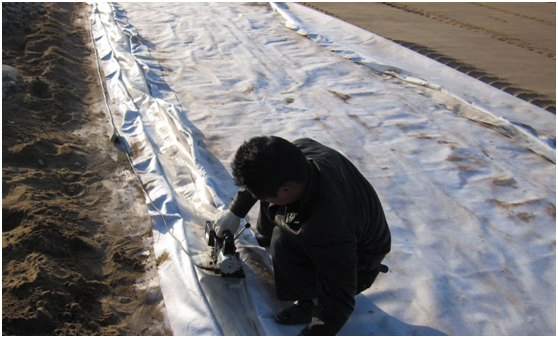

用的焊接機相同。若施工過程中使用其它類型的焊接機時，應重新進行試驗。做焊接試驗時要求對氣溫、風速進行記錄。不同的氣溫、不同的焊接溫度，對應不同的焊接行走速度進行多種組合試驗，找出理想的焊接溫度和行走速度。對各種組合的焊縫進行抗拉試驗，要求斷裂位置不得在焊縫上，斷裂強度不得小于母材（主膜）強度的80%；主膜與主膜之間采用焊接接縫，局部焊不著的或焊接有問題的則采用粘接；每條焊縫正式施焊前，先用1條長 100cm，寬20cm的土工膜進行試焊，目測焊縫合格后，方可正式施焊，把目測合格的試焊樣品進行抗拉檢測。

縫面用干凈的干棉紗或毛刷將污物清理干凈，或用脫毛劑清除接縫面上的毛狀纖維，并保持縫面干燥；焊接過程中密切注意焊機的工作狀態(tài)，有異常現(xiàn)象時應立即停機檢查；對折皺等缺陷的先用砂布將缺陷周圍一定范圍內(nèi)打毛，然后刷專用膠再將另外準備的土工膜片粘貼好，加壓2h即可。土工膜的接縫施工應在白天進行；遇雨天時，工作面上的焊接或粘結(jié)工作應暫停，并覆蓋防雨布。
