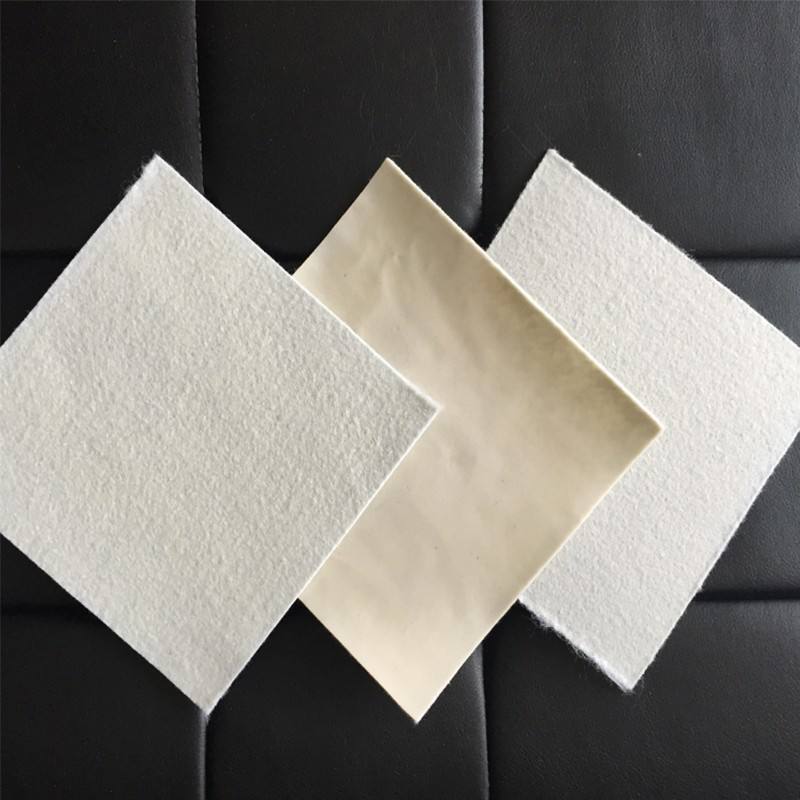

復(fù)合土工膜在溫度的影響下，其基本力學(xué)性能有明顯變化，在施工過(guò)程中，復(fù)合土工膜施工時(shí)可能處于暴曬或極炎熱的氣候條件下進(jìn)行，使得土工膜在施工或工作條件下溫度變化較大。

從試驗(yàn)結(jié)果可以得出，隨著試驗(yàn)溫度的增加，界面摩擦角均呈現(xiàn)降低的趨勢(shì)，摩擦系數(shù)不斷降低，在試驗(yàn)溫度為60℃時(shí)，摩擦系數(shù)降低較大，溫度升高至60℃時(shí)，塑膜－砂漿試塊界面摩擦角降低4.3°，布－砂漿試塊界面摩擦角降低3.1°，塑膜－砂礫石界面摩擦角降低4.7°，布－砂礫石界面摩擦角降低4.2°，降低均較明顯。

溫度低于40℃時(shí)，溫度對(duì)界面摩擦角影響相對(duì)較小，溫度高于40℃時(shí)，界面摩擦角降低較快;試驗(yàn)溫度對(duì)四種界面摩擦角的影響速率幾乎相同，在低于40℃時(shí)，試驗(yàn)溫度每升高10℃，摩擦角降低約0.7°，當(dāng)溫度高于40℃時(shí)，試驗(yàn)溫度每升高10℃，摩擦角降低約1.3°。

試驗(yàn)溫度的增加使得界面摩擦角降低明顯，在界面摩擦角的確定中，應(yīng)充分考慮工程區(qū)的最大環(huán)境溫度，采用對(duì)工程穩(wěn)定性最為不利的溫度為試驗(yàn)溫度，進(jìn)行界面直剪摩擦試驗(yàn)，增加壩坡，對(duì)壩體安全穩(wěn)定的設(shè)計(jì)有較好的工程意義。
